Ремонтный состав Тамирарт S40

Тамирарт С40 Калеким — устойчивый к сульфатам и хлору, тиксотропный, цементный, армированный полимерами и фиброй ремонтный конструкционный раствор.

Главные преимущества материала Tamirart S40 для метрополитена в Санкт-Петербурге

Материал Tamirart S40 подходит для ремонта железобетонных конструкций в метрополитене Санкт-Петербурга, где важны устойчивость к агрессивным условиям и долговечность. Основные преимущества:

Устойчивость к сульфатам и хлору: Защищает конструкции от химической коррозии, что критично для метро Петербурга, где грунтовые воды содержат агрессивные соли, особенно в старых туннелях (1950–1980-х годов).
Высокая прочность на сжатие (≥ 55 МПа через 28 дней) и сцепление (≥ 2,0 МПа): Обеспечивает надежный ремонт трещин и дефектов в бетоне платформ, стен и туннелей, выдерживая значительные нагрузки от пассажиров и оборудования.
Морозостойкость и термостойкость (-30°C до +80°C): Адаптирован к суровым зимам и перепадам температур в СПб, предотвращая разрушение ремонтируемых участков в подземных условиях.
Водонепроницаемость и применение под водой: Подходит для ремонта в зонах с высоким уровнем грунтовых вод, характерных для метро СПб, минимизируя протечки.
Толщина нанесения (5–40 мм): Позволяет ремонтировать глубокие дефекты в один прием, что ускоряет работы в ограниченном пространстве метро.
Тиксотропность и вертикальное/потолочное нанесение: Удобен для ремонта сложных поверхностей (стены, своды туннелей), не сползая под собственным весом.

Эти свойства делают Tamirart S40 идеальным для восстановления и защиты железобетонных конструкций метро СПб, особенно в условиях влажности и агрессивной среды.

Отличия от других материалов на рынке

Tamirart S40 относится к классу ремонтных конструкционных растворов R4 (EN 1504-3), конкурирующих с продуктами вроде Sika Monotop, BASF MasterEmaco, Weber Dur, Mapei Mapecrete и аналогичными. Основные отличия:

От Sika Monotop и BASF MasterEmaco: Tamirart S40 обладает высокой устойчивостью к сульфатам и хлору, что лучше для агрессивной среды метро СПб, тогда как конкуренты чаще фокусируются на общей прочности (50–60 МПа vs. 55 МПа) и эластичности. Tamirart дешевле, но менее гибок для деформирующихся оснований.
От Weber Dur и Mapei Mapecrete: Tamirart S40 предлагает тиксотропность и водонепроницаемость, что упрощает вертикальное нанесение и ремонт под водой, тогда как Weber и Mapei имеют лучшую адгезию (2,5–3,0 МПа vs. 2,0 МПа) и подходят для тонких слоев (3–30 мм vs. 5–40 мм).
От полимер-цементных составов (например, Penetron Repair или Kryton): Tamirart S40 включает фибру и полимеры, обеспечивая тиксотропность и ударопрочность, тогда как кристаллические конкуренты проникают глубже (до 50 см), но менее эффективны для толстых слоев и требуют увлажнения.
От обычных ремонтных смесей (например, Ceresit CX 5 или Knauf Fugen): Tamirart S40 сертифицирован как R4 с высокой прочностью и устойчивостью к агрессивным средам, тогда как конкуренты — для менее нагруженных условий, с меньшей толщиной (до 20 мм) и без защиты от сульфатов.
От эпоксидных смесей (например, Epoxy от Sika или BASF): Tamirart S40 — цементный, что делает его дешевле и совместимым с бетоном, тогда как эпоксидные конкуренты более устойчивы к химии и влаге, но сложнее в нанесении и дороже.

Tamirart S40 выделяется устойчивостью к агрессивным средам, тиксотропностью и прочностью, что делает его предпочтительным для метро Санкт-Петербурга, но для экстремальных условий может потребоваться комбинация с гидроизоляцией (например, Калеким Изофлекс).

Области применения

Ремонт всех видов железобетонных конструкций,
Ремонт конструкций, требующих устойчивости к сульфатам и хлору,
Ремонт железобетонных поверхностей под грунтом и под водой,
При заполнении пустот натяжной арматуры (отверстия от арматуры) в железобетонных конструкциях,
Ремонт конструкций, требующих защиты от воздействия морской воды,
Применяется для ремонта дефектов поверхности толщиной 5-40 мм за один прием.

Характеристики

Устойчив к сульфату и хлору.
Обладает высокой прочностью сцепления.
Обладает высокой прочностью на сжатие.
Устойчив к циклам замораживания и размораживания.
Имеет водонепроницаемость.
Подходит для вертикального и потолочного применения.
Не вызывает коррозии.

Подготовка поверхности

Следите за тем, чтобы поверхность была сухой, чистой и прочной.
На поверхности для нанесения не должны быть остатков, таких как пыль, грязь, масло для форм, шлак, краска, препятствующие сцеплению.
Нижние поверхности, такие как потрескавшаяся штукатурка, слабые поверхности, которые обладают недостаточной несущей способностью, остатки раствора и цемента должны быть удалены с поверхности.
Перед нанесением поверхность следует смочить или загрунтовать Astar для лучшего результата.
Для незащищенного бетона обязательно следует использовать B-Tone.
Для обеспечения лучшего сцепления с арматурой перед использованием Tamirart AC рекомендуется наносить кистью.

Инструкция по применению

Медленно высыпьте 25 кг Tamirart S40 в 2.5–3.5 л воды и перемешайте до получения однородной смеси. Смесь следует готовить с помощью низкоскоростного миксера (менее 500 об/мин). Не следует добавлять какие-либо добавки, не указанные в инструкции по применению.
Приготовленный раствор следует наносить сразу, без ожидания.

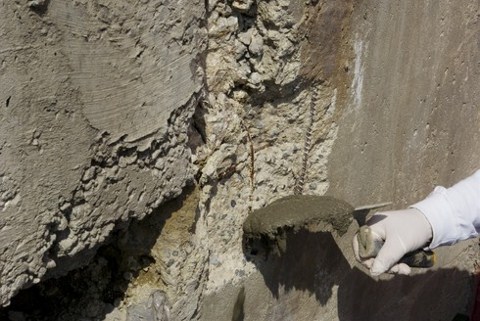

Надавливая металлическим шпателем на оторванные, потрескавшиеся, сломанные участки на основании, заполните их раствором.

Технические характеристики

Температура нанесения: не ниже +5°С, лучше всего +20°С
Вид: Порошок серого цвета
Рабочая температура: (+5°C) - (+35°C)
Соотношение смеси: 2.5 – 3.5 л воды / 25 кг порошка
Жизнеспособность смеси: 60 минут
Срок ввода в эксплуатацию: 24 часа
Расход: 20.0 кг/м² (для толщины нанесения 10 мм)
Толщина нанесения: Мин. 5 мм - Макс. 40 мм

Прочность на изгиб (EN 12190)
≥ 3.0 МПа (Н/мм²) (1 день)
≥ 5.0 МПа (Н/мм²) (7 дней)
≥ 7.0 МПа (Н/мм²) (28 дней)

Прочность на сжатие (EN 12190)
≥ 20.0 МПа (Н/мм²) (1 день)
≥ 40.0 МПа (Н/мм²) (7 дней)
≥ 55.0 МПа (Н/мм²) (28 дней)

Модуль упругости (EN 13412) ≥ 20000 МПа (Н/мм²)
Прочность сцепления
с бетоном (EN 1542) ≥ 2.0 МПа (Н/мм²)
Капиллярное водопоглощение
(EN 13057) ≤ 0.5 кг/м²ч⁰∙⁵
Ограниченная усадка-расширение
(EN 12617-4) ≥ 2.0 МПа (Н/мм²)
Термостойкость (- 30°C) - (+ 80°C)
Опасные вещества: Смотрите Паспорт безопасности.
Реакция на воздействие огня
(EN 13501-1) A1

Уход и рекомендации после нанесения

После нанесения, когда требуется гладкая поверхность, необходимо выждать, пока раствор впитает воду, а затем, увлажнив поверхность, нанести стальным или деревянным мастерком.
Не рекомендуется добавлять какие-либо добавки, не указанные в инструкции по применению.
Приготовленный раствор необходимо использовать в течение 60 минут. Погодные условия, такие как высокая температура, низкая влажность, ветер, могут сократить указанное время.
Запрещается использовать просроченный или покрытый коркой раствор в емкости.
Руки и инструменты для нанесения следует промыть большим количеством воды сразу после нанесения.
Указанный расход потребления носит исключительно информационный характер. Расход может меняться в зависимости от условий нанесения и свойств поверхности.
Поскольку раствор на цементной основе, не вдыхайте его пыль, избегайте контакта с кожей и глазами.Для получения более подробной информации смотрите Паспорт безопасности.

Хранение

Хранить в чистом, сухом и не влажном месте при температуре от +5°C до +35°C, вдали от прямых солнечных лучей.
Защищать от воды, мороза и неблагоприятных погодных условий.
Допускается хранить путем складирования поддонов максимум в три яруса.
Срок хранения не более 12 месяцев при соблюдении вышеуказанных условий хранения.

Сертификаты качества

Ремонтный конструкционный раствор, соответствующий TS EN 1504 - 3 / классу R4.
